Sistem selular adalah sistem yang canggih, sebab sistem ini membagi suatu kawasan dalam beberapa sel kecil. Hal ini digunakan untuk memastikan bahwa frekuensi dapat meluas sehingga mencapai ke semua bagian pada kawasan tertentu sehingga beberapa pengguna dapat menggunakan ponsel mereka secara simultan tanpa jeda dan tanpa terputus-putus.

Definisi Selular
Pada sistem seluler, untuk menggambarkan cakupan area secara geografis digunakanlah penggambaran heksagonal. Area inilah yang disebut sel (Cell). Mengapa bentuknya heksagonal bukan lingkaran untuk menggambarkan sebuah sel?

Anda dapat melihat pada gambar diatas, jika anda menggambarkan sebuah sel dalam bentuk lingkaran, maka sel satu dengan yang lainnya tidak akan dapat saling berkesinambungan dengan sempurna. Pada sistem selular, semua daerah dapat dicakup tanpa adanya gap sel satu dengan yang lain sehingga kurva heksagonal lebih mewakili, kerena cakupan area dapat tergambarkan dengan rapih serta mencakup keseluruhan area.

Untuk lebih jelasnya anda dapat melihat pada gambar dibawah ini, dimana sebuah Antena akan dapat mengirim dan menerima sinyal pada tiga daerah yang berbeda, dimana setiap sel hanya tercakup sebagian saja dari ketiga sel yang tercakup.


Beberapa komponen penting pembentuk sistem dari seluler adalah peralatan seluler itu sendiri seperti Base Station Radio, Antena dan Base Station Controller yang akan mengatur lalulintas dari beberapa sel dan saling berhubungan pula dengan jaringan telepon publik.

Arsitektur Jaringan GSM
Jaringan di dalam Global System for Mobile Telecommunication (GSM) disusun dari beberapa entitas fungsional yang dibagi menjadi 3 (tiga) bagian yaitu:

A. Mobile Station
Mobile Station yang merupakan perangkat dibawa oleh pelanggan atau kata lain telepon selulernya yang akan menerima maupun mengirimkan data. Mobile Station terdiri dari Radio transceiver, Display dan Digital Signal Proccesor (DSP) dan kartu SIM (Subscriber Identity Module).

Dalam Global System for Mobile telecommunication (GSM) identitas panggilan tidak dihubungkan dengan ponselnya tetapi dengan kartu SIM sehingga bila kartu SIM dimasukan keterminal lain maka pengguna akan tetap menerima panggilan dan dapat melakukan pemanggilan dari terminal tersebut serta dapat menerima layanan pelanggan yang lainnya.

Mobile Equipment atau Ponsel secara unik dapat dikenali dengan International Mobile Subscriber Identity (IMEI) sedangkan kartu SIM memiliki InternationalMobile Subscriber Identity (IMSI) yang dapat mengidentifikasi pelanggan. Akan tetapi IMEI dengan IMSI tidak saling tergantung maka dapat digunakan dalam mobilitas pribadi. Dengan kata lain kita dapat memindahkan kartu SIM ke ponsel manapun juga.

B. Base Station Subsystem (BBS)
Base Station Subsystem (BBS) merupakan peralatan yang mengendalikan hubungan antara radio dengan mobile station. Base Station Subsystem terdiri atas dua bagian yaitu : Base Transceiver Station (BTS) yang mengandung transceiver radio yang menangani sebuah cell atau daerah dan berhubungan dengan mobile station dan Base Station Controller (BSC) yang cara kerjanya mengatur hubungan radio antara satu dan beberapa Base Transceiver Station.

Selain itu juga Base Transceiver Station merupakan penghubung antara Mobile station dengan Mobile Service Switching Center (MSC)


C. Network Subsystem
Network Subsystem yang merupakan bagian utamanya adalah Mobile Service Switcing Center (MSC) kegunaannya untuk melakukan switching pengguna jaringan bergerak dengan pengguna jaringan bergerak atau tetap.

Mobile Service Switching Center (MSC) juga menyediakan hubungan dengan jaringan PSTN dan ISDN. Pensinyalan di antara entitas fungsional ini menggunakan Signaling Sistem Number 7 (SS7) yang digunakan untuk Trunk Signaling dalam ISDN dan digunakan secara luas di jaringan umum sekarang.

Informasi mengenai Mobile Station disimpan dalam dua Location Register yang merupakan sebuah basis data. Yang pertama adalah Home Location Register (HLR) yang berisi semua informasi administrasi dari semua pelanggan yang terdaftar disuatu jaringan GSM beserta lokasi dari mobile station. Lokasi dari suatu Mobile Station disimpan dalam bentuk Mobile Station Roaming Number (MSRN).

Sedangkan yang kedua adalah Visitor Location Register (VLR) berisi informasi berisi administrasi terpilih dari Home Location Register (HLR) yang dibutukan untuk control pangilan dan izin bagi pengguna service berlangganan untuk setiap pengguna.

Register lain yang digunakan untuk autentikasi dan keamanan adalah Equipment Identity Register (EIR) yang merupakan basis data yang berisi daftar Mobile Station yang valid dalam jaringan GSM yang teridentifikasi lewat nomor IMEI. Sedangkan Autenthication Center adalah basis data terproteksi yang menyimpan salinan PIN (Personal Identity Number) yang digunakan untuk autentifikasi.


Sumber:dhivacell.wordpress.com

ISDN (Integrated Services Digital Network) adalah suatu sistem telekomunikasi di mana layanan antara data, suara, dan gambar diintegrasikan ke dalam suatu jaringan, yang menyediakan konektivitas digital ujung ke ujung untuk menunjang suatu ruang lingkup pelayanan yang luas. Para pemakai ISDN diberikan keuntungan berupa fleksibilitas dan penghematan biaya, karena biaya untuk sistem yang terintegrasi ini akan jauh lebih murah apabila menggunakan sistem yang terpisah.

Para pemakai juga memiliki akses standar melalui satu set interface pemakai jaringan multiguna standar. ISDN merupakan sebuah bentuk evolusi telepon local loop yang memepertimbangkan jaringan telepon sebagai jaringan terbesar di dunia telekomunikasi.

Di dalam ISDN terdapat dua jenis pelayanan, yaitu:

1. Basic Rate Inteface (BRI)
2. Primary Rate Interface (PRI)

Sejarah ISDN

Sebelum terciptanya ISDN, ada juga beberapa jaringan konvensional yang digunakan dalam masyarakat, yaitu:

1. Jaringan Telepon (PSTN = Public Switched Telephone Network)
2. Jaringan komunikasi data (PDN = Public Data Network)
3. Jaringan Telex (PSTX)

Jaringan-jaringan konvensional ini digabungkan menjadi jaringan digital yang terintegrasi dengan cara mendigitalisasi jaringan konvensional tersebut, kemudian jaringan-jaringan yang telah memenuhi konsep Integrated Digital Network diintegrasikan sehingga pada akhirnya kita dapat mengintegrasikan semua jaringan konvensional ini menjadi sebuah jaringan terpadu yang memiliki konsep digital sampai ke pengguna akhir.
Melihat langkah-langkah penggabungan diatas, dapat disimpulkan bahwa IDN merupakan asal mula terciptanya ISDN. Awalnya, telepon jaringan menggunakan kawat atau kabel untuk sarana koneksinya.

Namun pada permulaan tahun 1960-an, sistem telepon ini mulai dikonversi dari sistem analog menggunakan kabel, ke sambungan paket sistem digital. Asal mula munculnya ISDN pita lebar bermula ketika pembuatan trial broadband rampung pada jaringan lokal Bigfon di Berlin pada tahun 1984 hingga kemudian pada tahun yang sama penggunaaan ISDN mulai disosialisasikan ke masyarakat. Sosialisasi ini dimulai oleh CCITT (sekarang ITU), yaitu sebuah organisasi dibawah naungan PBB yang menangani bidang standarisasi telekomunikasi.

Latar Belakang ISDN

ISDN muncul menjadi sebuah sarana telekomunikasi di tengah masyarakat akibat adanya pertumbuhan permintaan dalam hal komunikasi suara, data, dan gambar, namun dengan biaya yang rendah dan fleksibilitas yang tinggi. Disamping itu, perkembangan perangkat terminal CTE memberikan kebebasan kepada pelanggan dalam memilih alat komunikasi yang berstandarkan ISDN.

Keuntungan ISDN

1. ISDN menawarkan kecepatan dan kualitas tinggi dalam pengiriman data, bahkan 10 kali lebih cepat disbanding PSTN
2. Efisien. Delam satu saluran saja dapat mengirim berbagai jenis layanan (gambar, suara, video) sehingga efisien dalam pemanfaatan waktu
3. Fleksibel. Single interface untuk terminal bervariasi
4. Hemat biaya. Hanya membutuhan satu terminal tunggal untuk audio dan video

Model Jaringan

1. Model Konvensional. Pada masa ini, masing-masing sistem jaringan terpisah, sehingga pengguna akan mengakses ke masing-masing jaringan untuk tiap keperluan layanan yang berbeda satu dengan yang lainnya.
2. Model awal ISDN. Pada masa ini, masing-masing jaringan merupakan subnetwork dari ISDN yang dilengkapi dengan sebuah set saluran dan protokol untuk mengakses ke jaringan. Pengguna terdaftar sebangai pelanggan satu jaringan dengan tetap meminta layanan yang berbeda ke sistem yang juga masih berbeda-beda, tetapi telah menggunakan akses yang sama. Hanya sistemnya saja yang masih berbeda.
3. Model jaringan ISDN penuh. Pengguna bisa mengakses ke satu jaringan lewat satu jalur akses yang sama. Sebab sistem ISDN menyediakan dan telah dapat melayani segala jenis pelayanan yang berbeda-beda

Komponen ISDN

Sistem ISDN terdiri dari lima buah komponen terminal utama yang bertugas untuk menjalankan proses layanannya, yaitu terminal Equipment, terminal Adapter, Network Termination, Line Termination, dan Local Exchange.

Pelayanan ISDN

Ada beberapa fitur layanan utama yang ditawarkan oleh sistem ISDN. Yaitu:

1. Bearer Service.
   Bearer Service merupakan layanan awal dan dasar yang diperuntukkan bagi pengguna yang baru bergabung dengan jaringan ISDN. Pengguna baru akan mendapatkan layanan dasar ini begitu mendaftar sebagai pelanggan ISDN. Bearer Service menyediakan layanan transfer mode,transfer rate, dan transfer capability. Layanan ini menunjukkan dan menjelaskan karakteristik jaringan transmisi yang ditawarkan oleh operator penyedia jaringan antara terminal pengguna dan jaringan.
2. TeleService
   TeleService adalah layanan yang pada dasaranya telah diberikan dari awal oleh jaringan ISDN, namununtuk menggunakannya harus didukung dari peralatan atau terminal pengguna. Jika pengguna masih menggunakan peralatan standar, maka layanan TeleService ini tidak dapat digunakan.
3. Supplementary Service
   Supplementary Service adalah layanan tambahan yang disediakan oleh jaringan ISDN ke pengguna, namun dalam mengaksesnya, pengguna dibebankan biaya tambahan ketika mengaktifkan layanan ini. Supplementary Service digunakan bersama dengan layanan dasar jaringan ISDN.

Aplikasi yang didukung oleh ISDN

• Teledisket
• PC Workgroup
• Inter LAN
• HiQ Fax
• Video Conference
• Remote Security Control
• Bank Account Line
• Teledoctor
• Wide Voice
• Back Up Line

Broadcast-ISDN

Akses Broadcast-ISDN muncul akibat dari usaha Jerman melengkapi perumahan dan perkantoran. Ada dua cara untuk memperbesar kapasitas pengiriman data lewat ISDN.

1. SDH, yaitu alat untuk beban 150 Mbps dengan pelayanan yang berbeda dari laju data yang bervariasi
2. ATM, yaitu pengembangan penyambungan paket yang memakai ukuran paket yang sama yang diesebut dengan istilah sel

Pelayanan Broadcast ISDN hampir mirip dengan pelayanan ISDN, yaitu mempunyai:.

• Bearer Service, yaitu pemberian kanal informasi melalui pita lebar tertentu
• TeleService, yaitu pengembangan dari jenis layanan yang pertama, yang bertumpu pada kemampuan switch dan CPE. TeleService dibagi menjadi dua kelompok besar yaitu Pelayanan Interaktif (mencakup Conversational, Message, dan Retrieval Service), dan Pelayanan Distributif (mencakup distribusi dengan kemampuan kontrol penerimaan dan tanpa kemampuan kontrol penerimaan)

ISDN di Indonesia

Aplikasi layanan ISDN di Indonesia disediakan oleh PT Telkom. ISDN merupakan hasil evolusi dari PSTN. Proses evolusi ini dilakukan dengan pelayanan berbasis PSTN, kemudian berubah ke pelayanan SMDS, sampai akhirnya pelayanan ISDN dan Broadcast-ISDN.

Layanan ISDN di Indonesia

• Direct Dialling In. teleponyang tersambung ke jaringan PSTN/ISDN dapat secara langsung memanggil pesawat cabang STLO.
• Call Diversion. Pelanggan yang tidak dapat menerima panggilan dapat mengalihkan panggilannya ke nomor lain atau ke layanan penjawab (answering service)
• Do Not Disturb. Pelanggan yang memang sengaja tidak ingin menerima panggilan untuk suatu periode waktu tertentu dapat mengalihkan panggilannya ke nomor lain.
• PBX Line Hunting Service. Seleksi otomatis dari suatu bundel saluran yang melayani pelanggan ke nomor direktori umum pelanggan tersebut.
• Three Party Service. Pelanggan yang sedang melakukan percakapan telepon dapat menahan percakapannya dan melakukan panggilan dengan pihak ketiga.
• Freephone. Sebuah nomor khusus dapat dialokasikan kepada pelanggan dan beban atas setiap panggilan yang dilakukan kepada nomor ini biayanya dibebankan kepada pelanggan, bukan kepada pihak yang memanggil.
• Speed Dialling. Pelanggan dapat melakukan panggilan hanya dengan memutar suatu kode singkat atas sebuah nomor tertentu yang sudah diset dan tidak perlu memutar seluruh nomor lengkap.
• Call Waiting. Pelanggan yang sedang melakukan percakapan diberikan tanda bahwa ada panggilan masuk lainnya.
• Centrex Service. Layanan ini umunya hanya terdpat pada PABX dengan menggunakan sentral telepon PSTN/IDN yang diperlengkap secara khusus.
• Malicious Call Identification. Pelanggan dapat meminta identifikasi panggilan yang diterimanya.

1. MENGENAL ATM

Dari sumber yang penulis peroleh, yaitu Kompas.co.id menjelaskan bahwa ATM adalah sebuah alat atau media elektronik yang menyediakan sebuah layanan kepada nasabah-nasabah bank dan mengizinkannya untuk mengambil uang atau mengecek saldo simpanan dari bank-bank tertentu tanpa pelayanan dari seorang “Teller” manusia.
Banyak ATM juga telah mengizinkan para nasabah bank untuk membeli keperluan hidup melalui tarnsaksi ATM. Artinya ATM tidak hanya melayani nasabah bank untuk menyimpan atau mengambil uang secara otomatis. Seperti banyak ATM yang memberikan kemudahan nasabah untuk mentransfer uang ke sesama bank atau ke bank-bank yang berbeda, membeli pulsa atau perangko, dan lain sebagainya.
ATM (AutomaticTeller Machine, atau Automated Teller Machine, atau di Indonesia dikenal sebagai Anjungan Tunai Mandiri) sudah bukan merupakan benda asing lagi bagi rakyat negara ini. Penduduk kota maupun desa sudah sangat akrab dengan mesin pencetak uang otomatis ini. Dengan perkembangan teknologi yang pesat saat ini, ATM sudah menyediakan banyak kemudahan bagi semua orang, transaksi apapun dapat dilakukan melalui alat ini, mulai dari penarikan tunai, transfer uang, pemindah bukuan, pembayaran tagihan, bahkan setoran tunai maupun cetak buku dapat dilakukan di ATM, dan akses ATM juga dapat dilakukan via mobile bahkan internet.
Namun sedikit pula yang mengetahui secara rinci bagaimana mesin ini bekerja dan melayani setiap nasabahnya serta seperti apa awal dari munculnya mesin ini. Semua pertanyaan tersebut akan dibahas pada subjudul berikutnya.

2. SEJARAH ATM (AUTOMATIC TELLER MACHINE atau ANJUNGAN TUNAI MANDIRI)

Pada mulanya mesin pintar ini ditemukan oleh Don Wetzel, Vice President of Product Planning pada perusahaan Docutel (Sumber: Kompas.co.id). Kompas.co.id juga menerangkan bahwa konsep ATM pertama kali lahir pada tahun 1968, lalu prototipenya muncul setahun kemudian, dan akhirnya Ducotel mendaftarkannya pada Kantor paten pada tahun 1973.
Perusahaan Docutel membeli mesin ATM dari tiga orang pembuatnya, yaitu Don Wetzel, yang pada saat itu adalah seorang Vice President of Product Planning di Docutel, Tom Barnes, Kepala Mekanik dan George Chastian, seorang insyinyur listrik. Ide awalnya berasal dari Wetzel, ketika mengantre di bank. Wetzel kerapkali merasa capai ketika berurusan dengan bank yang harus selalu mengantre untuk satu layanan sebagai nasabah bank. Hingga akhirnya ketiga penemu ini menciptakan mesin ATM yang di Indonesia dikenal dengan istilah Anjungan Tunai Mandiri. Dan dana yang dihabiskan untuk sebuah mesin ATM pertama kali adalah sekitar lima juta dollar. Kemudian Perusahaan Docutel mengembangkan peralatan penanganan bagasi secara otomatis pada tahun 1968.
ATM pertama dipasang atau digunakan oleh sebuah bank di New York, yaitu Chemical Bank New York. Namun, fakta ini masih menjadi sebuah controversial oleh banyak pihak, karena banyak bank yang mengclaim sebagai pengguna Automatic Teller Machine pertama, tapi Chemical Bank New York menyatakan hal tersebut berdasarkan catatan yang dibuat oleh Wetzel.
ATM pertama ini tidak diletakkan di lobi bank, melainkan di dinding luar bank yang menghadap ke jalan raya. Dan untuk melindungi mesin dari hujan dan sinar matahari bank menggunakan kanopi. Dan saat ini, perkembangan ATM telah merambah ke seluruh dunia termasuk Negara ini untuk melakukan berbagai transaksi perbankan. Secara umum ATM terdiri dari box ATM, tombol angka sebagai keyboard yang dilengkapi tombol cancel, enter dan exit, kemudian sebuah layar atau monitor dan kamera (optional) yang biasa terlihat dari luar bilik ATM. Sementara di dalam ATM itu sendiri terdiri dari sebuah CPU, keyboard, modem, kotak uang, printer mini dan card reader.

Frame Relay adalah protokol packet-switching yang menghubungkan perangkat-perangkat telekomunikasi pada satu Wide Area Network (WAN).[1] Protokol ini bekerja pada lapisan Fisik dan Data Link pada model referensi OSI.[2] Protokol Frame Relay menggunakan struktur Frame yang menyerupai LAPD, perbedaannya adalah Frame Header pada LAPD digantikan oleh field header sebesar 2 bita pada Frame Relay
Keuntungan Frame Relay
Frame Relay menawarkan alternatif bagi teknologi Sirkuit Sewa lain seperti jaringan X.25 dan sirkuit Sewa biasa. Kunci positif teknologi ini adalah:

* Sirkuit Virtual hanya menggunakan lebar pita saat ada data yang lewat di dalamnya, banyak sirkuit virtual dapat dibangun secara bersamaan dalam satu jaringan transmisi.
* Kehandalan saluran komunikasi dan peningkatan kemampuan penanganan error pada perangkat-perangkat telekomunikasi memungkinkan protokol Frame Relay untuk mengacuhkan Frame yang bermasalah (mengandung error) sehingga mengurangi data yang sebelumnya diperlukan untuk memproses penanganan error

Standarisasi Frame Relay
Proposal awal mengenai teknologi Frame Relay sudah diajukan ke CCITT semenjak tahun 1984, namun perkembangannya saat itu tidak signifikan karena kurangnya interoperasi dan standarisasi dalam teknologi ini. Perkembangan teknologi ini dimulai di saat Cisco, Digital Equipment Corporation (DEC), Northern Telecom, dan StrataCom membentuk suatu konsorsium yang berusaha mengembangkan frame relay. Selain membahas dasar-dasar protokol Frame Relay dari CCITT, konsorsium ini juga mengembangkan kemampuan protokol ini untuk berinteroperasi pada jaringan yang lebih rumit. Kemampuan ini di kemudian hari disebut Local Management Interface (LMI)


Format Frame Relay terdiri atas bagian-bagian sebagai berikut:

Flags

Membatasi awal dan akhir suatu frame. Nilai field ini selalu sama dan dinyatakan dengan bilangan hexadesimal 7E atau 0111 1110 dalam format biner. Untuk mematikan bilangan tersebut tidak muncul pada bagian frame lainnya, digunakan prosedur Bit-stuffing dan Bit-destuffing

Address

Terdiri dari beberapa informasi:

1. Data Link Connection Identifier (DLCI), terdiri dari 10 bita, bagian pokok dari header Frame Relay dan merepresentasikan koneksi virtual antara DTE dan Switch Frame Relay. Tiap koneksi virtual memiliki 1 DLCI yang unik.
2. Extended Address (EA), menambah kemungkinan pengalamatan transmisi data dengan menambahkan 1 bit untuk pengalamatan
3. C/R, menentukan apakah frame ini termasuk dalam kategori Perintah (Command) atau Tanggapan (Response)
4. FECN (Forward Explicit Congestion Notification), indikasi jumlah frame yang dibuang karena terjadinya kongesti di jaringan tujuan
5. BECN (Backward Explicit Congestion Notification), indikasi jumlah frame yang mengarah ke switch FR tersebut tetapi dibuang karena terjadinya kongesti di jaringan asal
6. Discard Eligibility, menandai frame yang dapat dibuang jika terjadi kongesti di jaringan

Data

Terdiri dari data pada layer di atasnya yang dienkapsulasi. Tiap frame yang panjangnya bervariasi ini dapat mencapai hingga 4096 oktet.
[sunting] Frame Check Sequence

Bertujuan untuk memastikan integritas data yang ditransmisikan. nilai ini dihitung perangkat sumber dan diverifikasi oleh penerima.

Sirkuit Virtual
Frame pada Frame Relay dikirimkan ke tujuannya dengan menggunakan sirkit virtual (jalur logikal dalam jaringan). Sirkit Virtual ini bisa berupa Sirkit Virtual Permanen (Permanent Virtual Circuit / PVC), atau Sirkit Virtual Switch (Switched Virtual Circuit / SVC)




Permanent Virtual Circuit (PVC)

PVC adalah koneksi yang terbentuk untuk menghubungkan 2 peralatan secara terus menerus tanpa memperhitungkan apakah sedang ada komunikasi data yang terjadi di dalam sirkit tersebut. PVC tidak memerlukan proses pembangunan panggilan seperti pada SVC dan memiliki 2 status kerja:

1. Data Transfer, pengiriman data sedang terjadi dalam sirkit
2. Idle, koneksi antar titik masih aktif tapi tidak ada data yang dikirimkan dalam sirkit

Switched Virtual Circuit (SVC)

SVC adalah koneksi sementara yang terbentuk hanya pada kondisi dimana pengiriman data berlangsung. Status-status dalam koneksi ini adalah:

1. Call Setup, hubungan antar perangkat sedang dibangun
2. Data Transfer, data dikirimkan antar perangkat dalam sirkit virtual yang telah dibangun
3. Idle, ada koneksi aktif yang telah terbentuk, tetapi tidak ada data yang lewat di dalamnya
4. Call Termination, pemutusan hubungan antar perangkat, terjadi saat waktu idle melebihi patokan yang ditentukan

(Wireless Fidelity) adalah koneksi tanpa kabel seperti handphone dengan mempergunakan teknologi radio sehingga pemakainya dapat mentransfer data dengan cepat dan aman. Wi-Fi tidak hanya dapat digunakan untuk mengakses internet, Wi-Fi juga dapat digunakan untuk membuat jaringan tanpa kabel di perusahaan. Karena itu banyak orang mengasosiasikan Wi-Fi dengan “Kebebasan” karena teknologi Wi-Fi memberikan kebebasan kepada pemakainya untuk mengakses internet atau mentransfer data dari ruang meeting, kamar hotel, kampus, dan café-café yang bertanda Wi-Fi Hot Spot. Juga salah satu kelebihan dari Wi-Fi adalah kepraktisan,tidak perlu repot memasang kabel network. Untuk masalah kecepatan tergantung sinyal yang diperoleh.

Wi-Fi hanya dapat di akses dengan peralatan Wi-Fi certified Radio seperti komputer, laptop, PDA atau Cellphone. Untuk Laptop versi terbaru keluaran tahun 2007, sudah terdapat Wi-Fi on board. Bila belum tersedia pemakai dapat menginstall Wi-Fi PC Cards yang berbentuk kartu di PCMCIA Slot yang terdapat di laptop atau Wi-Fi USB .

Untuk PDA, pemakai dapat menginstall Compact Flash format Wi-Fi radio di slot yang telah tersedia. Bagi pengguna yang komputer atau PDA - nya menggunakan Windows XP, hanya dengan memasangkan kartu ke slot yang tersedia, Windows XP akan dengan sendirinya mendeteksi area disekitar Anda dan mencari jaringan Wi-Fi yang terdekat dengan Anda. Amatlah mudah menemukan tanda apakah peranti tersebut memiliki fasilitas Wi-Fi, yaitu dengan mencermati logo Wi-Fi CERTIFIED pada kemasannya. Meskipun Wi-Fi hanya dapat diakses ditempat yang bertandakan Wi-Fi Hotspot, jumlah tempat-tempat umum yang menawarkan Wi-Fi Hotspot meningkat secara drastis. Hal ini disebabkan karena dengan dijadikannya tempat mereka sebagai Wi-Fi Hotspot berarti pelanggan mereka dapat mengakses internet yang artinya memberikan nilai tambah bagi para pelanggan.

Layanan Wi-Fi yang ditawarkan oleh masing-masing Hot Spot pun beragam, ada yang menawarkan akses secara gratis seperti halnya di executive lounge Bandara, ada yang mengharuskan pemakainya untuk menjadi pelanggan salah satu ISP yang menawarkan fasilitas Wi-Fi dan ada juga yang menawarkan kartu pra-bayar. Apapun pilihan Anda untuk cara mengakses Wi-Fi, yang terpenting adalah dengan adanya Wi-Fi, Anda dapat bekerja dimana saja dan kapan saja hingga Anda tidak perlu harus selalu terkurung di ruang kerja Anda untuk menyelesaikan setiap pekerjaan.

PERKEMBANGAN DUAL MODE Wi-Fi

Pasar telepon seluler (ponsel) dual mode atau memiliki kemampuan akses jaringan seluler GSM dan jaringan Internet nirkabel Wi-Fi (wireless fidelity) terus meningkat. riset Juniper Research yang memproyeksikan pasar ponsel dual mode pada 2012 mencapai US$68 miliar.

Saat ini permintaan perangkat yang dapat memudahkan aktivitas pengguna untuk melakukan komunikasi melalui jaringan voice over Internet protocol (VoIP) baik dari kalangan korporasi maupun konsumer terus menunjukkan pertumbuhan.

VoIP

VoIP (Voice over Internet Protocol) merupakan teknologi melewatkan suara (voice) ke dalam bentuk data packet melalui jaringan IP (Internet Protocol) yaitu di posisi layer 3, layer network menurut model OSI (Open Systems Interconnection). Sedangkan untuk jaringan IP sendiri dapat melalui banyak cara yaitu dapat melalui jaringan Wi-Fi hotspot, jaringan kabel broadband DSL (digital subscriber line), TV kabel, Satellite dan lain sebagainya.

Sehingga dapat disimpulkan bahwa dengan menggunakan ponsel dual mode tersebut, maka selain dapat melakukan pembicaraan lewat jaringan seluler, kita juga dapat melakukan pembicaraan VoIP melalui Wi-Fi, atau sering disebut sebagai VoWi-Fi (voice over wireless fidelity).

(Wireless Fidelity) adalah koneksi tanpa kabel seperti handphone dengan mempergunakan teknologi radio sehingga pemakainya dapat mentransfer data dengan cepat dan aman. Wi-Fi tidak hanya dapat digunakan untuk mengakses internet, Wi-Fi juga dapat digunakan untuk membuat jaringan tanpa kabel di perusahaan. Karena itu banyak orang mengasosiasikan Wi-Fi dengan “Kebebasan” karena teknologi Wi-Fi memberikan kebebasan kepada pemakainya untuk mengakses internet atau mentransfer data dari ruang meeting, kamar hotel, kampus, dan café-café yang bertanda Wi-Fi Hot Spot. Juga salah satu kelebihan dari Wi-Fi adalah kepraktisan,tidak perlu repot memasang kabel network. Untuk masalah kecepatan tergantung sinyal yang diperoleh.

Wi-Fi hanya dapat di akses dengan peralatan Wi-Fi certified Radio seperti komputer, laptop, PDA atau Cellphone. Untuk Laptop versi terbaru keluaran tahun 2007, sudah terdapat Wi-Fi on board. Bila belum tersedia pemakai dapat menginstall Wi-Fi PC Cards yang berbentuk kartu di PCMCIA Slot yang terdapat di laptop atau Wi-Fi USB .

Untuk PDA, pemakai dapat menginstall Compact Flash format Wi-Fi radio di slot yang telah tersedia. Bagi pengguna yang komputer atau PDA - nya menggunakan Windows XP, hanya dengan memasangkan kartu ke slot yang tersedia, Windows XP akan dengan sendirinya mendeteksi area disekitar Anda dan mencari jaringan Wi-Fi yang terdekat dengan Anda. Amatlah mudah menemukan tanda apakah peranti tersebut memiliki fasilitas Wi-Fi, yaitu dengan mencermati logo Wi-Fi CERTIFIED pada kemasannya. Meskipun Wi-Fi hanya dapat diakses ditempat yang bertandakan Wi-Fi Hotspot, jumlah tempat-tempat umum yang menawarkan Wi-Fi Hotspot meningkat secara drastis. Hal ini disebabkan karena dengan dijadikannya tempat mereka sebagai Wi-Fi Hotspot berarti pelanggan mereka dapat mengakses internet yang artinya memberikan nilai tambah bagi para pelanggan.

Layanan Wi-Fi yang ditawarkan oleh masing-masing Hot Spot pun beragam, ada yang menawarkan akses secara gratis seperti halnya di executive lounge Bandara, ada yang mengharuskan pemakainya untuk menjadi pelanggan salah satu ISP yang menawarkan fasilitas Wi-Fi dan ada juga yang menawarkan kartu pra-bayar. Apapun pilihan Anda untuk cara mengakses Wi-Fi, yang terpenting adalah dengan adanya Wi-Fi, Anda dapat bekerja dimana saja dan kapan saja hingga Anda tidak perlu harus selalu terkurung di ruang kerja Anda untuk menyelesaikan setiap pekerjaan.

PERKEMBANGAN DUAL MODE Wi-Fi

Pasar telepon seluler (ponsel) dual mode atau memiliki kemampuan akses jaringan seluler GSM dan jaringan Internet nirkabel Wi-Fi (wireless fidelity) terus meningkat. riset Juniper Research yang memproyeksikan pasar ponsel dual mode pada 2012 mencapai US$68 miliar.

Saat ini permintaan perangkat yang dapat memudahkan aktivitas pengguna untuk melakukan komunikasi melalui jaringan voice over Internet protocol (VoIP) baik dari kalangan korporasi maupun konsumer terus menunjukkan pertumbuhan.

VoIP

VoIP (Voice over Internet Protocol) merupakan teknologi melewatkan suara (voice) ke dalam bentuk data packet melalui jaringan IP (Internet Protocol) yaitu di posisi layer 3, layer network menurut model OSI (Open Systems Interconnection). Sedangkan untuk jaringan IP sendiri dapat melalui banyak cara yaitu dapat melalui jaringan Wi-Fi hotspot, jaringan kabel broadband DSL (digital subscriber line), TV kabel, Satellite dan lain sebagainya.

Sehingga dapat disimpulkan bahwa dengan menggunakan ponsel dual mode tersebut, maka selain dapat melakukan pembicaraan lewat jaringan seluler, kita juga dapat melakukan pembicaraan VoIP melalui Wi-Fi, atau sering disebut sebagai VoWi-Fi (voice over wireless fidelity).

WiMAX adalah singkatan dari Worldwide Interoperability for Microwave Access, merupakan teknologi akses nirkabel pita lebar (broadband wireless access atau disingkat BWA) yang memiliki kecepatan akses yang tinggi dengan jangkauan yang luas. WiMAX merupakan evolusi dari teknologi BWA sebelumnya dengan fitur-fitur yang lebih menarik. Disamping kecepatan data yang tinggi mampu diberikan, WiMAX juga merupakan teknologi dengan open standar. Dalam arti komunikasi perangkat WiMAX diantara beberapa vendor yang berbeda tetap dapat dilakukan (tidak proprietary). Dengan kecepatan data yang besar (sampai 70 MBps), WiMAX dapat diaplikasikan untuk koneksi broadband ‘last mile’.

Sekilas Tentang WiMAX

WiMAX (Worldwide Interoperability for Microwave Access) adalah sebuah tanda sertifikasi untuk produk-produk yang lulus tes cocok dan sesuai dengan standar IEEE 802.16. WiMAX merupakan teknologi nirkabel yang menyediakan hubungan jalur lebar dalam jarak jauh. WiMAX merupakan teknologi broadband yang memiliki kecepatan akses yang tinggi dan jangkauan yang luas. WiMAX merupakan evolusi dari teknologi BWA sebelumnya dengan fitur-fitur yang lebih menarik. Disamping kecepatan data yang tinggi mampu diberikan, WiMAX juga membawa isu open standar. Dalam arti komunikasi perangkat WiMAX diantara beberapa vendor yang berbeda tetap dapat dilakukan (tidak proprietary). Dengan kecepatan data yang besar (sampai 70 MBps), WiMAX layak diaplikasikan untuk ‘last mile’ broadband connections, backhaul, dan high speed enterprise.

Yang membedakan WiMAX dengan Wi-Fi adalah standar teknis yang bergabung di dalamnya. Jika WiFi menggabungkan standar IEEE 802.11 dengan ETSI (European Telecommunications Standards Intitute) HiperLAN sebagai standar teknis yang cocok untuk keperluan WLAN, sedangkan WiMAX merupakan penggabungan antara standar IEEE 802.16 dengan standar ETSI HiperMAN.

Standar keluaran IEEE banyak digunakan secara luas di daerah asalnya, Amerika, sedangkan standar keluaran ETSI meluas penggunaannya di daerah Eropa dan sekitarnya. Untuk membuat teknologi ini dapat digunakan secara global, maka diciptakanlah WiMAX. Kedua standar yang disatukan ini merupakan standar teknis yang memiliki spesifikasi yang sangat cocok untuk menyediakan koneksi berjenis broadband lewat media wireless atau dikenal dengan BWA

Spektrum Frekuensi WiMAX

Sebagai teknologi yang berbasis pada frekuensi, kesuksesan WiMAX sangat bergantung pada ketersediaan dan kesesuaian spektrum frekuensi. Sistem wireless mengenal dua jenis band frekuensi yaitu Licensed Band dan Unlicensed Band. Licensed band membutuhkan lisensi atau otoritas dari regulator, yang mana operator yang memperoleh licensed band diberikan hak eksklusif untuk menyelenggarakan layanan dalam suatu area tertentu. Sementara Unlicensed Band yang tidak membutuhkan lisensi dalam penggunaannya memungkinkan setiap orang menggunakan frekuensi secara bebas di semua area.

WiMAX Forum menetapkan 2 band frekuensi utama pada certication profile untuk Fixed WiMAX (band 3.5 GHz dan 5.8 GHz), sementara untuk Mobile WiMAX ditetapkan 4 band frekuensi pada system profile release-1, yaitu band 2.3 GHz, 2.5 GHz, 3.3 GHz dan 3.5 GHz.

Secara umum terdapat beberapa alternatif frekuensi untuk teknologi WiMAX sesuai dengan peta frekuensi dunia. Dari alternatif tersebut band frekuensi 3,5 GHz menjadi frekuensi mayoritas Fixed WiMAX di beberapa negara, terutama untuk negara-negara di Eropa, Canada, Timur-Tengah, Australia dan sebagian Asia. Sementara frekuensi yang mayoritas digunakan untuk Mobile WiMAX adalah 2,5 GHz.

Isu frekuensi Fixed WiMAX di band 3,3 GHz ternyata hanya muncul di negara-negara Asia. Hal ini terkait dengan penggunaan band 3,5 GHz untuk komunikasi satelit, demikian juga dengan di Indonesia. Band 3,5 GHz di Indonesia digunakan oleh satelit Telkom dan PSN untuk memberikan layanan IDR dan broadcast TV. Dengan demikian penggunaan secara bersama antara satelit dan wireless terrestrial (BWA) di frekuensi 3,5 GHz akan menimbulkan potensi interferensi terutama di sisi satelit.

Elemen Perangkat WiMAX

Elemen/ perangkat WiMAX secara umum terdiri dari BS di sisi pusat dan CPE di sisi pelanggan. Namun demikian masih ada perangkat tambahan seperti antena, kabel dan asesoris lainnya.

Base Station (BS)

Merupakan perangkat transceiver (transmitter dan receiver) yang biasanya dipasang satu lokasi (colocated) dengan jaringan Internet Protocol (IP). Dari BS ini akan disambungkan ke beberapa CPE dengan media interface gelombang radio (RF) yang mengikuti standar WiMAX. Komponen BS terdiri dari:

• NPU (networking processing unit card)
• AU (access unit card)up to 6 +1
• PIU (power interface unit) 1+1
• AVU (air ventilation unit)
• PSU (power supply unit) 3+1

Antena

Antena yang dipakai di BS dapat berupa sektor 60°, 90°, atau 120° tergantung dari area yang akan dilayani.

Subscriber Station (SS)

Secara umum Subscriber Station (SS) atau (Customer Premises Equipment) CPE terdiri dari Outdoor Unit (ODU) dan Indoor Unit (IDU), perangkat radionya ada yang terpisah dan ada yang terintegrasi dengan antena.

Teknologi WiMAX dan Layanannya

BWA WiMAX adalah standards-based technology yang memungkinkan penyaluran akses broadband melalui penggunaan wireless sebagai komplemen wireline. WiMAX menyediakan akses last mile secara fixed, nomadic, portable dan mobile tanpa syarat LOS (NLOS) antara user dan base station. WiMAX juga merupakan sistem BWA yang memiliki kemampuan interoperabilty antar perangkat yang berbeda. WiMAX dirancang untuk dapat memberikan layanan Point to Multipoint (PMP) maupun Point to Point (PTP). Dengan kemampuan pengiriman data hingga 10 Mbps/user.

Pengembangan WiMAX berada dalam range kemampuan yang cukup lebar. Fixed WiMAX pada prinsipnya dikembangkan dari sistem WiFi, sehingga keterbatasan WiFi dapat dilengkapi melalui sistem ini, terutama dalam hal coverage/jarak, kualitas dan garansi layanan (QoS). Sementara itu Mobile WiMAX dikembangkan untuk dapat mengimbangi teknologi selular seperti GSM, CDMA 2000 maupun 3G. Keunggulan Mobile WiMAX terdapat pada konfigurasi sistem yang jauh lebih sederhana serta kemampuan pengiriman data yang lebih tinggi. Oleh karena itu sistem WiMAX sangat mungkin dan mudah diselenggarakan oleh operator baru atau pun service provider skala kecil. Namun demikian kemampuan mobility dari Mobile WiMAX masih berada dibawah kemampuan teknologi selular.

Tinjauan Teknologi

WiMax adalah istilah yang digunakan untuk menggambarkan standar dan implementasi yang mampu beroperasi berdasarkan jaringan nirkabel IEEE 802.16, seperti WiFi yang beroperasi berdasarkan standar Wireless LAN IEEE802.11. Namun, dalam implementasinya WiMax sangat berbeda dengan WiFi.

Pada WiFi, sebagaimana OSI Layer, adalah standar pada lapis kedua, dimana Media Access Control (MAC) menggunakan metode akses kompetisi, yaitu dimana beberapa terminal secara bersamaan memperebutkan akses. Sedangkan MAC pada WiMax menggunakan metode akses yang berbasis algoritma penjadualan (scheduling algorithm). Dengan metode akses kompetisi, maka layanan seperti Voice over IP atau IPTV yang tergantung kepada Kualitas Layanan (Quality of Service) yang stabil menjadi kurang baik. Sedangkan pada WiMax, dimana digunakan algoritma penjadualan, maka bila setelah sebuah terminal mendapat garansi untuk memperoleh sejumlah sumber daya (seperti timeslot), maka jaringan nirkabel akan terus memberikan sumber daya ini selama terminal membutuhkannya.

Standar WiMax pada awalnya dirancang untuk rentang frekuensi 10 s.d. 66 GHz. 802.16a, diperbaharui pada 2004 menjadi 802.16-2004 (dikenal juga dengan 802.16d) menambahkan rentang frekuensi 2 s.d. 11 GHz dalam spesifikasi. 802.16d dikenal juga dengan fixed WiMax, diperbaharui lagi menjadi 802.16e pada tahun 2005 (yang dikenal dengan mobile WiMax) dan menggunakan orthogonal frequency-division multiplexing (OFDM) yang lebih memiliki skalabilitas dibandingkan dengan standar 802.16d yang menggunakan OFDM 256 sub-carriers. Penggunaan OFDM yang baru ini memberikan keuntungan dalam hal cakupang, instalasi, konsumsi daya, penggunaan frekuensi dan efisiensi pita frekuensi. WiMax yang menggunakan standar 802.16e memiliki kemampuan hand over atau hand off, sebagaimana layaknya pada komunikasi selular.

Banyaknya institusi yang tertarik atas standar 802.16d dan .16e karena standar ini menggunakan frekuensi yang lebih rendah sehingga lebih baik terhadap redaman dan dengan demikian memiliki daya penetrasi yang lebih baik di dalam gedung. Pada saat ini, sudah ada jaringan yang secara komersial menggunakan perangkat WiMax bersertifikasi sesuai dengan standar 802.162.

Spesifikasi WiMax membawa perbaikan atas keterbatasan-keterbatasan standar WiFi dengan memberikan lebar pita yang lebih besar dan enkripsi yang lebih bagus. Standar WiMax memberikan koneksi tanpa memerlukan Line of Sight (LOS) dalam situasi tertentu. Propagasi Non LOS memerlukan standar .16d atau revisi 16.e, karena diperlukan frekuensi yang lebih rendah. Juga, perlu digunakan sinyal muli-jalur (multi-path signals), sebagaimana standar 802.16n.

Manfaat dan Keuntungan

Banyak keuntungan yang didapatkan dari terciptanya standardisasi industri ini. Para operator telekomunikasi dapat menghemat investasi perangkat, karena kemampuan WiMAX dapat melayani pelanggannya dengan area yang lebih luas dan tingkat kompatibilitas lebih tinggi. Selain itu, pasarnya juga lebih meluas karena WiMAX dapat mengisi celah broadband yang selama ini tidak terjangkau oleh teknologi Cable dan DSL (Digital Subscriber Line).

WiMAX salah satu teknologi memudahkan mereka mendapatkan koneksi Internet yang berkualitas dan melakukan aktivitas. Sementara media wireless selama ini sudah terkenal sebagai media yang paling ekonomis dalam mendapatkan koneksi Internet. Area coverage-nya sejauh 50 km maksimal dan kemampuannya menghantarkan data dengan transfer rate yang tinggi dalam jarak jauh, sehingga memberikan kontribusi sangat besar bagi keberadaan wireless MAN dan dapat menutup semua celah broadband yang ada saat ini. Dari segi kondisi saat proses komunikasinya, teknologi WiMAX dapat melayani para subscriber, baik yang berada dalam posisi Line Of Sight (posisi perangkat-perangkat yang ingin berkomunikasi masih berada dalam jarak pandang yang lurus dan bebas dari penghalang apa pun di depannya) dengan BTS maupun yang tidak memungkinkan untuk itu (Non-Line Of Sight). Jadi di mana pun para penggunanya berada, selama masih masuk dalam area coverage sebuah BTS (Base Transceiver Stations), mereka mungkin masih dapat menikmati koneksi yang dihantarkan oleh BTS tersebut.

Selain itu, dapat melayani baik para pengguna dengan antena tetap (fixed wireless) misalnya di gedung-gedung perkantoran, rumah tinggal, toko-toko, dan sebagainya, maupun yang sering berpindah-pindah tempat atau perangkat mobile lainnya. Mereka bisa merasakan nikmatnya ber-Internet broadband lewat media ini. Sementara range spektrum frekuensi yang tergolong lebar, maka para pengguna tetap dapat terkoneksi dengan BTS selama mereka berada dalam range frekuensi operasi dari BTS.

Sistem kerja MAC-nya (Media Access Control) yang ada pada Data Link Layer adalah connection oriented, sehingga memungkinkan penggunanya melakukan komunikasi berbentuk video dan suara. Siapa yang tidak mau, ber-Internet murah, mudah, dan nyaman dengan kualitas broadband tanpa harus repot-repot. Anda tinggal memasang PCI card yang kompatibel dengan standar WiMAX, atau tinggal membeli PCMCIA (Personal Computer Memory Card International Association) yang telah mendukung komunikasi dengan WiMAX. Atau mungkin Anda tinggal membeli antena portabel dengan interface ethernet yang bisa dibawa ke mana-mana untuk mendapatkan koneksi Internet dari BTS untuk fixed wireless.

Test Equipment WiMAX

• Rohde & Schwarz (see also the Rohde & Schwarz WiMAX homepage)
• Agilent Technologies (see also the Agilent WiMAX homepage)
• Sanjole (see also the Sanjole homepage)
• Anritsu (see also the [1])

Vendor / Manufactures WiMAX

Berikut adalah perusahaan pembuat perangkat WiMAX

• Motorola
• InfiNet Wireless
• Aperto
• EION

WiMAX di Indonesia

Di Indonesia, izin prinsip penyelenggaraan jaringan WiMAX di frekuensi 2,3 GHz diberikan melalui proses lelang yang diselenggarakan oleh Direktorat Jenderal Pos dan Telekomunikasi Depkominfo yang hasilnya diumumkan pada 16 Juli 2009 ^[1][2]. Hasil lelangnya adalah:

Zona	Wilayah	Pemenang	Nilai (Rp)
1	Sumatera Utara	PT First Media	7.201.000.000
2	Sumatera Bagian Tengah	PT Berca Hardaya Perkasa	5.125.000.000
3	Sumatera Bagian Selatan	PT Berca Hardaya Perkasa	5.125.000.000
4	Banten dan Jabodetabek	PT First Media	121.201.000.000
5	Jawa Barat	PT Comtronic System dan PT Adiwarta Perdana (konsorsium)	25.218.000.000
6	Jawa Tengah	PT Telkom	18.654.000.000
7	Jawa Timur	PT Comtronic System dan PT Adiwarta Perdana (konsorsium)	31.518.000.000
8	Bali dan NTB	PT Berca Hardaya Perkasa	5.100.000.000
9	Papua	PT Telkom	775.000.000
10	Maluku dan Maluku Utara	PT Telkom	533.000.000
11	Sulawesi Selatan	PT Berca Hardaya Perkasa	5.299.000.000
12	Sulawesi Bagian Utara	PT Telkom	1.177.000.000
13	Kalimantan Barat	PT Berca Hardaya Perkasa	6.991.000.000
14	Kalimantan Bagian Timur	PT Berca Hardaya Perkasa	3.490.000.000
15	Kepulauan Riau	PT Berca Hardaya Perkasa	4.000.000.000.

Dalam tutorial ini saya share cara menginstall kismet dan aircrack agar dapat berjalan di usb-wireless TP-Link TL-WN321G
Disini saya menggunakan Mandriva 2008.0

download source code kismet terbaru (lebih baru lebih banyak device yang didetek)
cat: meski di repo contrib mandriva 2008 ada kismet, hanya saja versinya sudah tergolong usang dan ga bisa detek device tp-link seri ini.
http://www.kismetwireless.net/download

Code: Select all
$ tar zxvf kismet-2008-05-R1.tar.gz
$ cd kismet-2008-05-R1
$ ./configure
(perhatikan, pastikan tidak ada error. bila ada tertera error berkaitan dengan libpcap, silahkan install dulu libpcap-devel.
caranya bisa install lewat mcc (rpmdrake)
atau dari console dengan perintah # urpmi libpcap0-devel
$ make dep
$ make
$ make install



default nya kismet akan terinstall di /usr/local/

edit file confignya:

Code: Select all
# joe /usr/local/etc/kismet.conf



cari baris source dan ganti isinya jadi:

Code: Select all
suiduser={isi dengan nama user di mandriva anda}
source=rt73,wlan6,rt73device



keterangan:
rt73 = ini source yg dipakai untuk tlwn321g, yg kebetulan chipsetnya ralink. untuk source lain anda bisa lihat di file README.
wlan6 = ini nama device wireless yg didetek. ganti dengan nama yg didetek ditempat anda. caranya cek dengan menjalankan perintah iwconfig.
rt73device = ini boleh anda ganti dengan sembarang nama

daftar source bisa lihat di:
http://www.kismetwireless.net/documentation.shtml ato di README nya

buat cek module yg dipake oleh kernelnya bisa cek pake perintah lsmod

Code: Select all
# lsmod
rt73 210464 0
rt73usb 24576 0



ayo kita tes jalanin kismetnya

Code: Select all
# /usr/local/bin/kismet



ups, kalo anda menemukan error yg kira kira bunyinya seperti ini:

Code: Select all
SIOCSIFFLAGS: No such file or directory



dan bila anda jalankan perintah

Code: Select all
# dmesg



ada tertera error seperti ini:

Code: Select all
phy0 -> rt2x00lib_request_firmware: Error - Failed to request Firmware.



dan anda cek di direktori /lib/firmware tidak terdapat file rt73.bin, berarti firmware rt73 belum terpasang

install dari repo internet mandriva dengan perintah:

Code: Select all
# urpmi rt73



selanjutnya aktifkan dengan:

Code: Select all
# ifconfig wlan6 up
(ganti wlan6 dengan wlan device ditempat anda)



jalankan kismet kembali:

Code: Select all
# /usr/local/bin/kismet



apabila langkah diatas berhasil, anda bisa lanjutkan dengan menginstall aircrack-ng.
btw aircrack-ng sudah ada di repo internet mandriva, cukup install dengan perintah

Code: Select all
# urpmi aircrack-ng



contoh untuk monitor trafik paket jalankan perintah

Code: Select all
# airodump-ng wlan6


ganti wlan6 dengan device anda!

btw buat yg masih pake ndiswrapper :D kasian deh, ga bakal bisa pake kismet :D

Tips Menginstall Driver Wifi / Wireless di Mandriva 2009

Postby budi on Mon Dec 08, 2008 11:10 am
untuk yang punya laptop ato pc dan kartu wirelessnya ga didekenali otomatis oleh kernel linux bawaan mandriva, bisa coba pake driver punya windows dengan menggunakan aplikasi ndiswrapper.

kalo biasanya install ndiswrapper dan drivernya manual lewat console (pake perintah ndiswrapper -i file_driver_windows), kini (ralat ***di 2009*** menjadi : sejak mandriva 2008) dibuat lebih mudah. karena bisa dilakukan lewat gui dan udah terintegraasi dengan mandriva network & internet configuration.

caranya :
1. klik kanan di lambang network yang di pojok kanan bawah deket jam
2. pilih configure network
3. pilih wireless
4. selanjutnya pilih yang ndiswrapper
5. browse ke file .inf driver windowsnya
next next

semoga berhasil!

SEJARAH JARINGAN KOMPUTER
Konsep jaringan komputer lahir pada tahun 1940-an di Amerika dari sebuah proyek pengembangan komputer MODEL I di laboratorium Bell dan group riset Harvard University yang dipimpin profesor H. Aiken. Pada mulanya proyek tersebut hanyalah ingin memanfaatkan sebuah perangkat komputer yang harus dipakai bersama. Untuk mengerjakan beberapa proses tanpa banyak membuang waktu kosong dibuatlah proses beruntun (Batch Processing), sehingga beberapa program bisa dijalankan dalam sebuah komputer dengan dengan kaidah antrian.
Ditahun 1950-an ketika jenis komputer mulai membesar sampai terciptanya super komputer, maka sebuah komputer mesti melayani beberapa terminal (lihat Gambar 1) Untuk itu ditemukan konsep distribusi proses berdasarkan waktu yang dikenal dengan nama TSS (Time Sharing System), maka untuk pertama kali bentuk jaringan (network) komputer diaplikasikan. Pada sistem TSS beberapa terminal terhubung secara seri ke sebuah host komputer. Dalam proses TSS mulai nampak perpaduan teknologi komputer dan teknologi telekomunikasi yang pada awalnya berkembang sendiri-sendiri.

Gambar 1 Jaringan komputer model TSS
Memasuki tahun 1970-an, setelah beban pekerjaan bertambah banyak dan harga perangkat komputer besar mulai terasa sangat mahal, maka mulailah digunakan konsep proses distribusi (Distributed Processing). Seperti pada Gambar 2, dalam proses ini beberapa host komputer mengerjakan sebuah pekerjaan besar secara paralel untuk melayani beberapa terminal yang tersambung secara seri disetiap host komputer. Dala proses distribusi sudah mutlak diperlukan perpaduan yang mendalam antara teknologi komputer dan telekomunikasi, karena selain proses yang harus didistribusikan, semua host komputer wajib melayani terminal-terminalnya dalam satu perintah dari komputer pusat.

Gambar 2 Jaringan komputer model distributed processing
Selanjutnya ketika harga-harga komputer kecil sudah mulai menurun dan konsep proses distribusi sudah matang, maka penggunaan komputer dan jaringannya sudah mulai beragam dari mulai menangani proses bersama maupun komunikasi antar komputer (Peer to Peer System) saja tanpa melalui komputer pusat. Untuk itu mulailah berkembang teknologi jaringan lokal yang dikenal dengan sebutan LAN. Demikian pula ketika Internet mulai diperkenalkan, maka sebagian besar LAN yang berdiri sendiri mulai berhubungan dan terbentuklah jaringan raksasa WAN.
kembali ke atas
JENIS JARINGAN KOMPUTER
Secara umum jaringan komputer dibagi atas lima jenis, yaitu;
1. Local Area Network (LAN)
Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (misalnya printer) dan saling bertukar informasi.

2. Metropolitan Area Network (MAN)
Metropolitan Area Network (MAN), pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN. MAN dapat mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga sebuah kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum. MAN mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan televisi kabel.

3. Wide Area Network (WAN)
Wide Area Network (WAN), jangkauannya mencakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua. WAN terdiri dari kumpulan mesin-mesin yang bertujuan untuk menjalankan program-program (aplikasi) pemakai.

4. Internet
Sebenarnya terdapat banyak jaringan didunia ini, seringkali menggunakan perangkat keras dan perangkat lunak yang berbeda-beda. Orang yang terhubung ke jaringan sering berharap untuk bisa berkomunikasi dengan orang lain yang terhubung ke jaringan lainnya. Keinginan seperti ini memerlukan hubungan antar jaringan yang seringkali tidak kampatibel dan berbeda. Biasanya untuk melakukan hal ini diperlukan sebuah mesin yang disebut gateway guna melakukan hubungan dan melaksanakan terjemahan yang diperlukan, baik perangkat keras maupun perangkat lunaknya. Kumpulan jaringan yang terinterkoneksi inilah yang disebut dengan internet.

5. Jaringan Tanpa Kabel
Jaringan tanpa kabel merupakan suatu solusi terhadap komunikasi yang tidak bisa dilakukan dengan jaringan yang menggunakan kabel. Misalnya orang yang ingin mendapat informasi atau melakukan komunikasi walaupun sedang berada diatas mobil atau pesawat terbang, maka mutlak jaringan tanpa kabel diperlukan karena koneksi kabel tidaklah mungkin dibuat di dalam mobil atau pesawat. Saat ini jaringan tanpa kabel sudah marak digunakan dengan memanfaatkan jasa satelit dan mampu memberikan kecepatan akses yang lebih cepat dibandingkan dengan jaringan yang menggunakan kabel.
kembali ke atas

MODEL REFERNSI OSI DAN STANDARISASI
Untuk menyelenggarakan komunikasi berbagai macam vendor komputer diperlukan sebuah aturan baku yang standar dan disetejui berbagai fihak. Seperti halnya dua orang yang berlainan bangsa, maka untuk berkomunikasi memerlukan penerjemah/interpreter atau satu bahasa yang dimengerti kedua belah fihak. Dalam dunia komputer dan telekomunikasi interpreter identik dengan protokol. Untuk itu maka badan dunia yang menangani masalah standarisasi ISO (International Standardization Organization) membuat aturan baku yang dikenal dengan nama model referensi OSI (Open System Interconnection). Dengan demikian diharapkan semua vendor perangkat telekomunikasi haruslah berpedoman dengan model referensi ini dalam mengembangkan protokolnya.
Model referensi OSI terdiri dari 7 lapisan, mulai dari lapisan fisik sampai dengan aplikasi. Model referensi ini tidak hanya berguna untuk produk-produk LAN saja, tetapi dalam membangung jaringan Internet sekalipun sangat diperlukan. Hubungan antara model referensi OSI dengan protokol Internet bisa dilihat dalam Tabel 1.
Tabel 1. Hubungan referensi model OSI dengan protokol Internet
MODEL OSI TCP/IP PROTOKOL TCP/IP
NO. LAPISAN NAMA PROTOKOL KEGUNAAN
7 Aplikasi Aplikasi DHCP (Dynamic Host Configuration Protocol) Protokol untuk distribusi IP pada jaringan dengan jumlah IP yang terbatas
DNS (Domain Name Server) Data base nama domain mesin dan nomer IP
FTP (File Transfer Protocol) Protokol untuk transfer file
HTTP (HyperText Transfer Protocol) Protokol untuk transfer file HTML dan Web
MIME (Multipurpose Internet Mail Extention) Protokol untuk mengirim file binary dalam bentuk teks
NNTP (Networ News Transfer Protocol) Protokol untuk menerima dan mengirim newsgroup
POP (Post Office Protocol) Protokol untuk mengambil mail dari server
SMB (Server Message Block) Protokol untuk transfer berbagai server file DOS dan Windows
6 Presentasi SMTP (Simple Mail Transfer Protocol) Protokol untuk pertukaran mail
SNMP (Simple Network Management Protocol) Protokol untuk manejemen jaringan
Telnet Protokol untuk akses dari jarak jauh
TFTP (Trivial FTP) Protokol untuk transfer file
5 Sessi NETBIOS (Network Basic Input Output System) BIOS jaringan standar
RPC (Remote Procedure Call) Prosedur pemanggilan jarak jauh
SOCKET Input Output untuk network jenis BSD-UNIX
4 Transport Transport TCP (Transmission Control Protocol) Protokol pertukaran data berorientasi (connection oriented)
UDP (User Datagram Protocol) Protokol pertukaran data non-orientasi (connectionless)
3 Network Internet IP (Internet Protocol) Protokol untuk menetapkan routing
RIP (Routing Information Protocol) Protokol untuk memilih routing
ARP (Address Resolution Protocol) Protokol untuk mendapatkan informasi hardware dari nomer IP
RARP (Reverse ARP) Protokol untuk mendapatkan informasi nomer IP dari hardware
2 Datalink LLC Network Interface PPP (Point to Point Protocol) Protokol untuk point ke point
SLIP (Serial Line Internet Protocol) Protokol dengan menggunakan sambungan serial
MAC Ethernet, FDDI, ISDN, ATM
1 Fisik
Standarisasi masalah jaringan tidak hanya dilakukan oleh ISO saja, tetapi juga diselenggarakan oleh badan dunia lainnya seperti ITU (International Telecommunication Union), ANSI (American National Standard Institute), NCITS (National Committee for Information Technology Standardization), bahkan juga oleh lembaga asosiasi profesi IEEE (Institute of Electrical and Electronics Engineers) dan ATM-Forum di Amerika. Pada prakteknya bahkan vendor-vendor produk LAN bahkan memakai standar yang dihasilkan IEEE. Kita bisa lihat misalnya badan pekerja yang dibentuk oleh IEEE yang banyak membuat standarisasi peralatan telekomunikasi seperti yang tertera pada Tabel 2.
Tabel 2. Badan pekerja di IEEE
WORKING GROUP BENTUK KEGIATAN
IEEE802.1 Standarisasi interface lapisan atas HILI (High Level Interface) dan Data Link termasuk
MAC (Medium Access Control) dan LLC (Logical Link Control)
IEEE802.2 Standarisasi lapisan LLC
IEEE802.3 Standarisasi lapisan MAC untuk CSMA/CD (10Base5, 10Base2, 10BaseT, dll.)
IEEE802.4 Standarisasi lapisan MAC untuk Token Bus
IEEE802.5 Standarisasi lapisan MAC untuk Token Ring
IEEE802.6 Standarisasi lapisan MAC untuk MAN-DQDB (Metropolitan Area Network-Distributed
Queue Dual Bus.)
IEEE802.7 Grup pendukung BTAG (Broadband Technical Advisory Group) pada LAN
IEEE802.8 Grup pendukung FOTAG (Fiber Optic Technical Advisory Group.)
IEEE802.9 Standarisasi ISDN (Integrated Services Digital Network) dan IS (Integrated Services ) LAN
IEEE802.10 Standarisasi masalah pengamanan jaringan (LAN Security.)
IEEE802.11 Standarisasi masalah wireless LAN dan CSMA/CD bersama IEEE802.3
IEEE802.12 Standarisasi masalah 100VG-AnyLAN
IEEE802.14 Standarisasi masalah protocol CATV
kembali ke atas

TOPOLOGI JARINGAN KOMPUTER
Topologi adalah suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan. Cara yang saat ini banyak digunakan adalah bus, token-ring, star dan peer-to-peer network. Masing-masing topologi ini mempunyai ciri khas, dengan kelebihan dan kekurangannya sendiri.
1. Topologi BUS

Topologi bus terlihat pada skema di atas. Terdapat keuntungan dan kerugian dari tipe ini yaitu:
Keuntungan: Kerugian:
- Hemat kabel - Deteksi dan isolasi kesalahan sangat kecil
- Layout kabel sederhana - Kepadatan lalu lintas
- Mudah dikembangkan - Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.
- Diperlukan repeater untuk jarak jauh
2. Topologi TokenRING

Topologi TokenRING terlihat pada skema di atas. Metode token-ring (sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap simpul mempunyai tingkatan yang sama. Jaringan akan disebut sebagai loop, data dikirimkan kesetiap simpul dan setiap
informasi yang diterima simpul diperiksa alamatnya apakah data itu untuknya atau bukan. Terdapat keuntungan dan kerugian dari tipe ini yaitu:
Keuntungan: Kerugian:
- Hemat kabel - Peka kesalahan
- Pengembangan jaringan lebih kaku
3. Topologi STAR

Merupakan kontrol terpusat, semua link harus melewati pusat yang menyalurkan data tersebut kesemua simpul atau client yang dipilihnya. Simpul pusat dinamakan stasium primer atau server dan lainnya dinamakan stasiun sekunder atau client server. Setelah hubungan jaringan dimulai oleh server maka setiap client server sewaktu-waktu dapat menggunakan hubungan jaringan tersebut tanpa menunggu perintah dari server. Terdapat keuntungan dan kerugian dari tipe ini yaitu:
Keuntungan:
- Paling fleksibel
- Pemasangan/perubahan stasiun sangat mudah dan tidak mengganggu bagian jaringan lain
- Kontrol terpusat
- Kemudahan deteksi dan isolasi kesalahan/kerusakan
- Kemudahaan pengelolaan jaringan
Kerugian:
- Boros kabel
- Perlu penanganan khusus
- Kontrol terpusat (HUB) jadi elemen kritis
4. Topologi Peer-to-peer Network
Peer artinya rekan sekerja. Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan printer secara bersama-sama. Pemakai komputer bernama Dona dapat memakai program yang dipasang di komputer Dino, dan mereka berdua dapat mencetak ke printer yang sama pada saat yang bersamaan.
Sistem jaringan ini juga dapat dipakai di rumah. Pemakai komputer yang memiliki komputer �kuno�, misalnya AT, dan ingin memberli komputer baru, katakanlah Pentium II, tidak perlu membuang komputer lamanya. Ia cukup memasang netword card di kedua komputernya kemudian dihubungkan dengan kabel yang khusus digunakan untuk sistem jaringan. Dibandingkan dengan ketiga cara diatas, sistem jaringan ini lebih sederhana sehingga lebih mudah dipelajari dan dipakai.
kembali ke atas

ETHERNET
Ethernet adalah sistem jaringan yang dibuat dan dipatenkan perusahaan Xerox. Ethernet adalah implementasi metoda CSMA/CD (Carrier Sense Multiple Access with Collision Detection) yang dikembangkan tahun 1960 pada proyek wireless ALOHA di Hawaii University diatas kabel coaxial. Standarisasi sistem ethernet dilakukan sejak tahun 1978 oleh IEEE. (lihat Tabel 2.) Kecepatan transmisi data di ethernet sampai saat ini adalah 10 sampai 100 Mbps. Saat in yang umum ada dipasaran adalah ethernet berkecepatan 10 Mbps yang biasa disebut seri 10Base. Ada bermacam-macam jenis 10Base diantaranya adalah: 10Base5, 10Base2, 10BaseT, dan 10BaseF yang akan diterangkan lebih lanjut kemudian.
Pada metoda CSMA/CD, sebuah host komputer yang akan mengirim data ke jaringan pertama-tama memastikan bahwa jaringan sedang tidak dipakai untuk transfer dari dan oleh host komputer lainnya. Jika pada tahap pengecekan ditemukan transmisi data lain dan terjadi tabrakan (collision), maka host komputer tersebut diharuskan mengulang permohonan (request) pengiriman pada selang waktu berikutnya yang dilakukan secara acak (random). Dengan demikian maka jaringan efektif bisa digunakan secara bergantian.
Untuk menentukan pada posisi mana sebuah host komputer berada, maka tiap-tiap perangkat ethernet diberikan alamat (address) sepanjang 48 bit yang unik (hanya satu di dunia). Informasi alamat disimpan dalam chip yang biasanya nampak pada saat komputer di start dalam urutan angka berbasis 16, seperti pada Gambar 3.


Gambar 3. Contoh ethernet address.
48 bit angka agar mudah dimengerti dikelompokkan masing-masing 8 bit untuk menyetakan bilangan berbasis 16 seperti contoh di atas (00 40 05 61 20 e6), 3 angka didepan adalah kode perusahaan pembuat chip tersebut. Chip diatas dibuat oleh ANI Communications Inc. Contoh vendor terkenal bisa dilihat di Tabel 3, dan informasi lebih lengkap lainnya dapat diperoleh di http://standards.ieee.org/regauth/oui/index.html
Tabel 3. Daftar vendor terkenal chip ethernet
NOMOR KODE NAMA VENDOR
00:00:0C Sisco System
00:00:1B Novell
00:00:AA Xerox
00:00:4C NEC
00:00:74 Ricoh
08:08:08 3COM
08:00:07 Apple Computer
08:00:09 Hewlett Packard
08:00:20 Sun Microsystems
08:00:2B DEC
08:00:5A IBM
Dengan berdasarkan address ehternet, maka setiap protokol komunikasi (TCP/IP, IPX, AppleTalk, dll.) berusaha memanfaatkan untuk informasi masing-masing host komputer dijaringan.
A. 10Base5
Sistem 10Base5 menggunakan kabel coaxial berdiameter 0,5 inch (10 mm) sebagai media penghubung berbentuk bus seperti pad Gambar 4. Biasanya kabelnya berwarna kuning dan pada kedua ujung kebelnya diberi konsentrator sehingga mempunyai resistansi sebesar 50 ohm. Jika menggunakan 10Base5, satu segmen jaringan bisa sepanjang maksimal 500 m, bahkan jika dipasang penghubung (repeater) sebuah jaringan bisa mencapai panjang maksimum 2,5 km.
Seperti pada Gambar 5, antara NIC (Network Interface Card) yang ada di komputer (DTE, Data Terminal Equipment) dengan media transmisi bus (kabel coaxial)-nya diperlukan sebuah transceiver (MAU, Medium Attachment Unit). Antar MAU dibuat jarak minimal 2,5 m, dan setiap segment hanya mampu menampung sebanyak 100 unit. Konektor yang dipakai adalah konektor 15 pin.

Gambar 4. Jaringan dengan media 10Base5.

Gambar 5. Struktur 10Base5.
B. 10Base2
Seperti pada jaringan 10Base5, 10Base2 mempunyai struktur jaringan berbentuk bus. (Gambar 6). Hanya saja kabel yang digunakan lebih kecil, berdiameter 5 mm dengan jenis twisted pair. Tidak diperlukan MAU kerena MAU telah ada didalam NIC-nya sehingga bisa menjadi lebih ekonomis. Karenanya jaringan ini dikenal juga dengan sebutan CheaperNet. Dibandingkan dengan jaringan 10Base5, panjang maksimal sebuah segmennya menjadi lebih pendek, sekitar 185 m, dan bisa disambbung sampai 5 segmen menjadi sekitar 925 m. Sebuah segmen hanya mampu menampung tidak lebih dari 30 unit komputer saja. Pada jaringan ini pun diperlukan konsentrator yang membuat ujung-ujung media transmisi busnya menjadi beresistansi 50 ohm. Untuk jenis konektor dipakai jenis BNC.

Gambar 6. Jaringan dengan media 10Base5.

Gambar 7. Struktur 10Base2.
C. 10BaseT
Berbeda dengan 2 jenis jaringan diatas, 10BaseT berstruktur bintang (star) seperti terlihat di Gambar 8. Tidak diperlukan MAU kerena sudah termasuk didalam NIC-nya. Sebagai pengganti konsentrator dan repeater diperlukan hub karena jaringan berbentuk star. Panjang sebuah segmen jaringan maksimal 100 m, dan setiap hub bisa dihubungkan untuk memperpanjang jaringan sampai 4 unit sehingga maksimal komputer tersambung bisa mencapai 1024 unit.

Gambar 8. Jaringan dengan media 10BaseT.

Gambar 9. Struktur 10BaseT.
Menggunakan konektor modular jack RJ-45 dan kabel jenis UTP (Unshielded Twisted Pair) seperti kabel telepon di rumah-rumah. Saat ini kabel UTP yang banyak digunakan adalah jenis kategori 5 karena bisa mencapai kecepatan transmisi 100 Mbps. Masing-masing jenis kabel UTP dan kegunaanya bisa dilihat di Table 4.
Tabel 4. Jenis kabel UTP dan aplikasinya.
KATEGORI APLIKASI
Category 1 Dipakai untuk komunikasi suara (voice), dan digunakan untuk kabel telepon di rumah-rumah
Category 2 Terdiri dari 4 pasang kabel twisted pair dan bisa digunakan untuk komunikasi data sampai
kecepatan 4 Mbps
Category 3 Bisa digunakan untuk transmisi data dengan kecepatan sampai 10 Mbps dan digunakan
untuk Ethernet dan TokenRing
Category 4 Sama dengan category 3 tetapi dengan kecepatan transmisi sampai 16 Mbps
Category 5 Bisa digunakan pada kecepatan transmisi sampai 100 Mbps, biasanya digunakan untuk
FastEthernet (100Base) atau network ATM
D. 10BaseF
Bentuk jaringan 10BaseF sama dengan 10BaseT yakni berbentuk star. Karena menggunakan serat optik (fiber optic) untuk media transmisinya, maka panjang jarak antara NIC dan konsentratornya menjadi lebih panjang sampai 20 kali (2000 m). Demikian pula dengan panjang total jaringannya. Pada 10BaseF, untuk transmisi output (TX) dan input (RX) menggunakan kabel/media yang berbeda.

Gambar 10. Struktur 10BaseF.

Gambar 11. Foto NIC jenis 10Base5, 10Base2, dan 10BaseT.
E. Fast Ethernet (100BaseT series)
Selai jenis NIC yang telah diterangkan di atas, jenis ethernet chip lainnya adalah seri 100Base. Seri 100Base mempunyai beragam jenis berdasarkan metode akses datanya diantaranya adalah: 100Base-T4, 100Base-TX, dan 100Base-FX. Kecepatan transmisi seri 100Base bisa melebihi kecepatan chip pendahulunya (seri 10Base) antara 2-20 kali (20-200 Mbps). Ini dibuat untuk menyaingi jenis LAN berkecepatan tinggi lainnya seperti: FDDI, 100VG-AnyLAN dan lain sebagainya.

Subnetting adalah sebuah teknik yang mengizinkan para administrator jaringan untuk memanfaatkan 32 bit IP address yang tersedia dengan lebih efisien. Teknik subnetting membuat skala jaringan lebih luas dan tidak dibatas oleh kelas-kelas IP (IP Classes) A, B, dan C yang sudah diatur. Dengan subnetting, anda bisa membuat network dengan batasan host yang lebih realistis sesuai kebutuhan.

Subnetting menyediakan cara yang lebih fleksibel untuk menentukan bagian mana dari sebuah 32 bit IP adddress yang mewakili netword ID dan bagian mana yang mewakili host ID.

Dengan kelas-kelas IP address standar, hanya 3 kemungkinan network ID yang tersedia; 8 bit untuk kelas A, 16 bit untuk kelas B, dan 24 bit untuk kelas C. Subnetting mengizinkan anda memilih angka bit acak (arbitrary number) untuk digunakan sebagai network ID.

Dua alasan utama melakukan subnetting:

1. Mengalokasikan IP address yang terbatas supaya lebih efisien. Jika internet terbatas oleh alamat-alamat di kelas A, B, dan C, tiap network akan memliki 254, 65.000, atau 16 juta IP address untuk host devicenya. Walaupun terdapat banyak network dengan jumlah host lebih dari 254, namun hanya sedikit network (kalau tidak mau dibilang ada) yang memiliki host sebanyak 65.000 atau 16 juta. Dan network yang memiliki lebih dari 254 device akan membutuhkan alokasi kelas B dan mungkin akan menghamburkan percuma sekitar 10 ribuan IP address.
2. Alasan kedua adalah, walaupun sebuah organisasi memiliki ribuan host device, mengoperasikan semua device tersebut di dalam network ID yang sama akan memperlambat network. Cara TCP/IP bekerja mengatur agar semua komputer dengan network ID yang sama harus berada di physical network yang sama juga. Physical network memiliki domain broadcast yang sama, yang berarti sebuah medium network harus membawa semua traffic untuk network. Karena alasan kinerja, network biasanya disegmentasikan ke dalam domain broadcast yang lebih kecil – bahkan lebih kecil – dari Class C address.


Subnets

Subnet adalah network yang berada di dalam sebuah network lain (Class A, B, dan C). Subnets dibuat menggunakan satu atau lebih bit-bit di dalam host Class A, B, atau C untuk memperlebar network ID. Jika standar network ID adalah 8, 16, dan 24 bit, maka subnet bisa memiliki panjang network ID yang berbeda-beda.

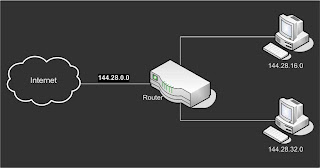

Gambar di Picture 1 menunjukkan sebuah network sebelum dan sesudah subnetting diaplikasikan. Di dalam jaringan yang tidak subnetkan, network ditugaskan ke dalam Address di Class B 144.28.0.0. Semua device di dalam network ini harus berbagi domain broadcast yang sama.

Di network yang ke dua, empat bit pertama host ID digunakan untuk memisahkan network ke dalam dua bagian kecil network – diidentifikasikan dengan subnet 16 dan 32. Bagi dunia luar (di sisi luar router), kedua network ini tetap akan tampak seperti sebuah network dengan IP 144.28.0.0. Sebagai contoh, dunia luar menganggap device di 144.28.16.22 dimiliki oleh jaringan 144.28.0.0. Sehingga, paket yang dikirim ke device ini dikirim ke router di 144.28.0.0. Router kemudian melihat bagian subnet dari host ID untuk memutuskan apakah paket diteruskan ke subnet 16 atau 32.
Subnet Mask

Agar subnet dapat bekerja, router harus diberi tahu bagian mana dari host ID yang digunakan untuk network ID subnet. Cara ini diperoleh dengan menggunakan angka 32 bit lain, yang dikenal dengan subnet mask. Bit IP address yang mewakili network ID tampil dengan angka 1 di dalam mask, dan bit IP address yang menjadi host ID tampil dengan angka 0 di dalam mask. Jadi biasanya, sebuah subnet mask memiliki deretan angka-angka 1 di sebelah kiri, kemudian diikuti dengan deretan angka 0.

Sebagai contoh, subnet mask untuk subnet di Picture 1 – dimana network ID yang berisi 16 bit network ID ditambah tambahan 4-bit subnet ID – terlihat seperti ini:

11111111 11111111 11110000 00000000

Atau dengan kata lain, 20 bit pertama adalah 1, dan sisanya 12 bit adalah 0. Jadi, network ID memiliki panjang 20 bit, dan bagian host ID yang telah disubnetkan memiliki panjang 12 bit.

Untuk menentukan network ID dari sebuah IP address, router harus memiliki kedua IP address dan subnet masknya. Router kemudian menjalankan operasi logika AND di IP address dan mengekstrak (menghasilkan) network ID. Untuk menjalankan operasi logika AND, tiap bit di dalam IP address dibandingkan dengan bit subnet mask. Jika kedua bit 1, maka hasilnya adalah, Jika salah satu bit 0, maka hasilnya adalah 0.

Sebagai contoh, berikut ini adalah contoh network address yang di hasilkan dari IP address menggunakan 20-bit subnet mask dari contoh sebelumnya.
144. 28. 16. 17.

IP address (biner) 10010000 00011100 00100000 00001001
Subnet mask 11111111 11111111 11110000 00000000
Network ID 10010000 00011100 00100000 00000000

144. 28. 16. 0

Jadi network ID untuk subnet ini adalah 144.28.16.0

Subnet mask, seperti juga IP address ditulis menggunakan notasi desimal bertitik (dotted decimal notation). Jadi 20-bit subnet mask seperti contoh diatas bisa dituliskan seperti ini: 255.255.240.0
Subnet mask:
11111111 11111111 11110000 00000000
255. 255. 240. 0.

Jangan bingung membedakan antara subnet mask dengan IP address. Sebuah subnet mask tidak mewakili sebuah device atau network di internet. Cuma menandakan bagian mana dari IP address yang digunakan untuk menentukan network ID. Anda dapat langsung dengan mudah mengenali subnet mask, karena octet pertama pasti 255, 255 bukanlah octet yang valid untuk IP address class.

Aturan-aturan Dalam Membuat Subnet mask

1. Angka minimal untuk network ID adalah 8 bit. Sehingga, octet pertama dari subnet pasti 255.
2. Angka maximal untuk network ID adalah 30 bit. Anda harus menyisakan sedikitnya 2 bit untuk host ID, untuk mengizinkan paling tidak 2 host. Jika anda menggunakan seluruh 32 bit untuk network ID, maka tidak akan tersisa untuk host ID. Ya, pastilah nggak akan bisa. Menyisakan 1 bit juga tidak akan bisa. Hal itu disebabkan sebuah host ID yang semuanya berisi angka 1 digunakan untuk broadcast address dan semua 0 digunakan untuk mengacu kepada network itu sendiri. Jadi, jika anda menggunakan 31 bit untuk network ID dan menyisakan hanya 1 bit untuk host ID, (host ID 1 digunakan untuk broadcast address dan host ID 0 adalah network itu sendiri) maka tidak akan ada ruang untuk host sebenarnya. Makanya maximum network ID adalah 30 bit.
3. Karena network ID selalu disusun oleh deretan angka-angka 1, hanya 9 nilai saja yang mungkin digunakan di tiap octet subnet mask (termasuk 0). Tabel berikut ini adalah kemungkinan nilai-nilai yang berasal dari 9 bit.

Binary Octet Decimal
00000000 0
10000000 128
11000000 192
11100000 224
11110000 240
11111000 248
11111100 252
11111110 254
11111111 255
Private dan Public Address

Host apapun dengan koneksi langsung ke internet harus memiliki IP address unik global. Tapi, tidak semua host terkoneksi langsung ke internet. Beberapa host berada di dalam network yang tidak terkoneksi ke internet. Beberapa host terlindungi firewall, sehingga koneksi internet mereka tidak secara langsung.

Beberapa blok IP address khusus digunakan untuk private network atau network yang terlindungi oleh firewall. Terdapat tiga jangkauan (range) untuk IP address tersebut seperti di tabel berikut ini. Jika anda ingin menciptakan jaringan private TCP/IP, gunakan IP address di tabel ini.
CIDR Subnet Mask Address Range
10.0.0.0/8 255.0.0.0 10.0.0.1 – 10.255.255.254
172.16.0.0/12 255.255.240.0 172.16.1.1 – 172.31.255.254
192.168.0.0/16 255.255.0.0 192.168.0.1 – 192.168.255.254
